Pincontroller构造过程分析

本章主要讲解服务端设备树的处理过程 更具设备树进行平台设备驱动匹配 上述代码的作用就是给引脚一个编号,然后又给每个引脚一…

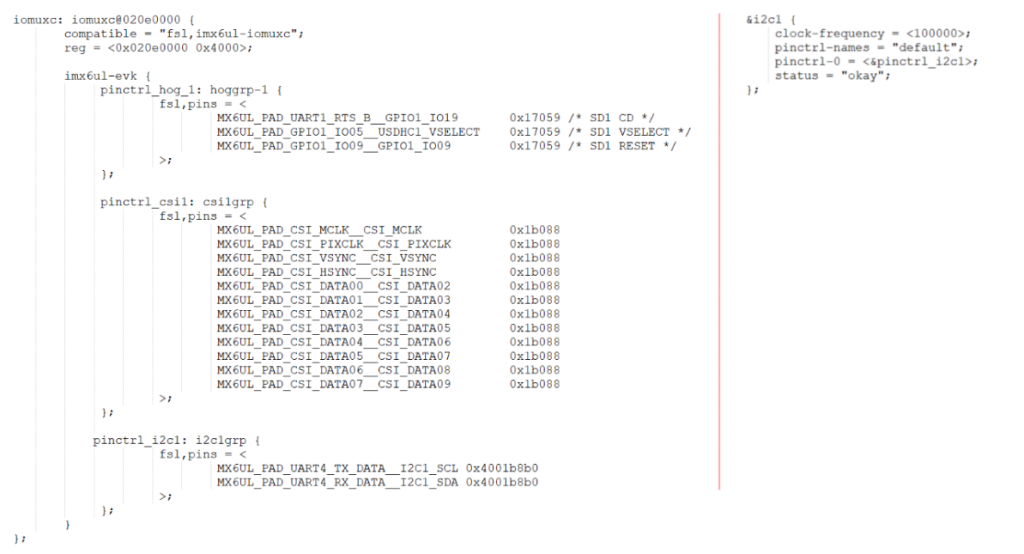

本章主要讲解服务端设备树的处理过程

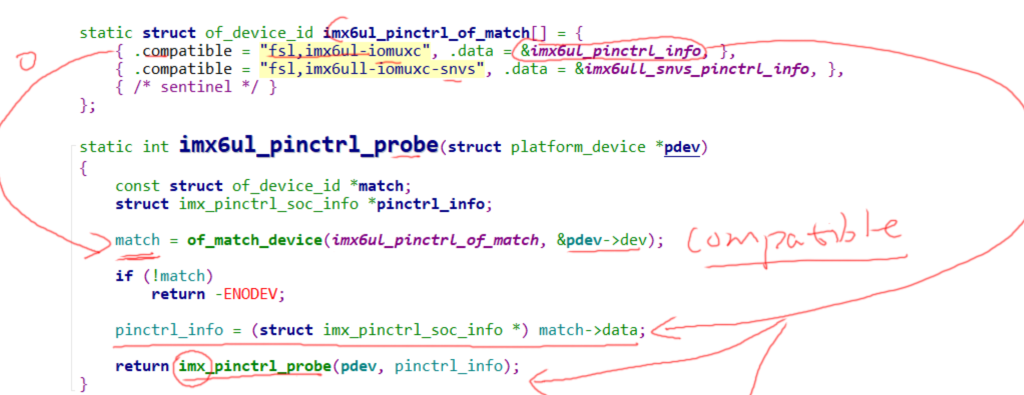

更具设备树进行平台设备驱动匹配

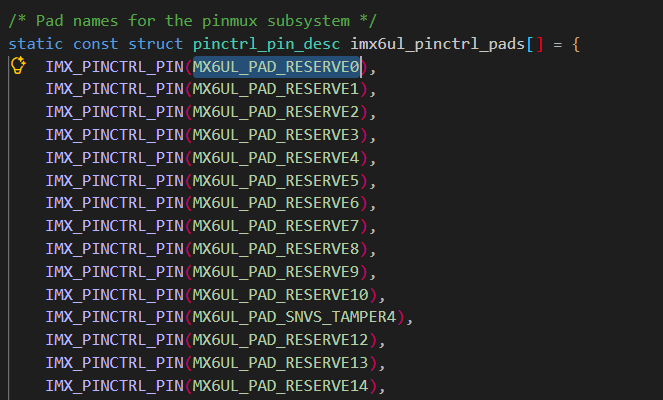

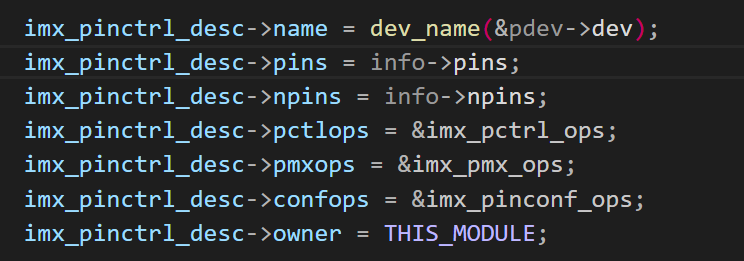

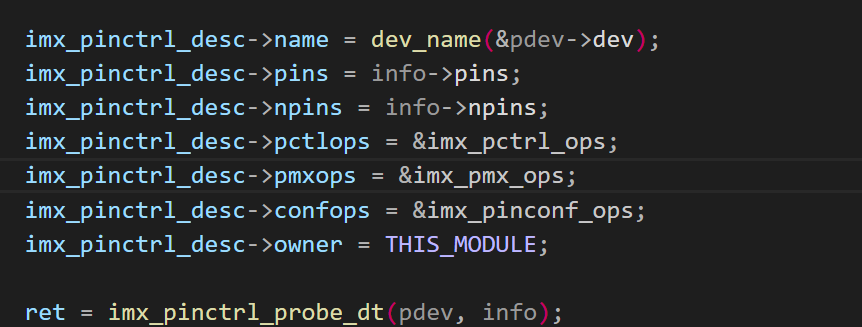

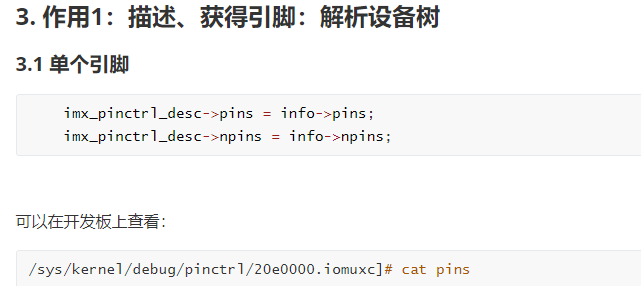

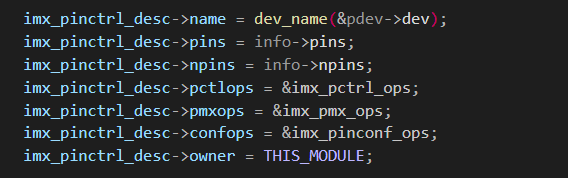

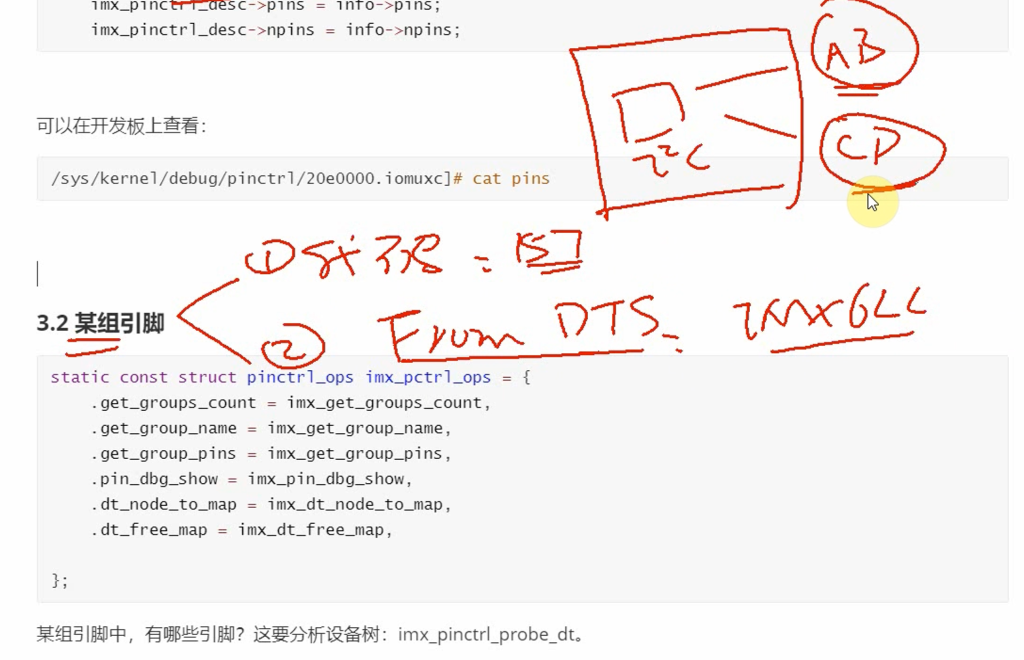

上述代码的作用就是给引脚一个编号,然后又给每个引脚一个简单的名字,并提示记录一个处理器有多少个引脚

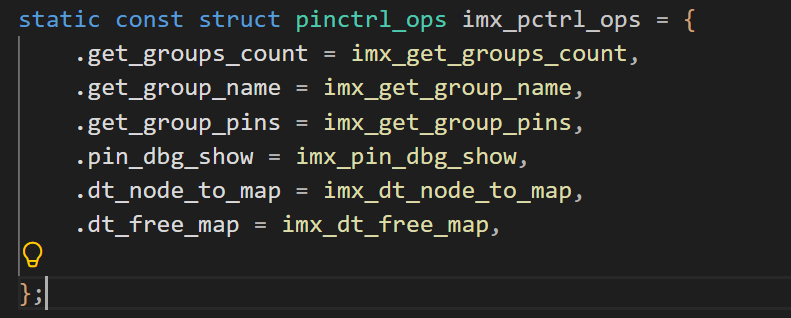

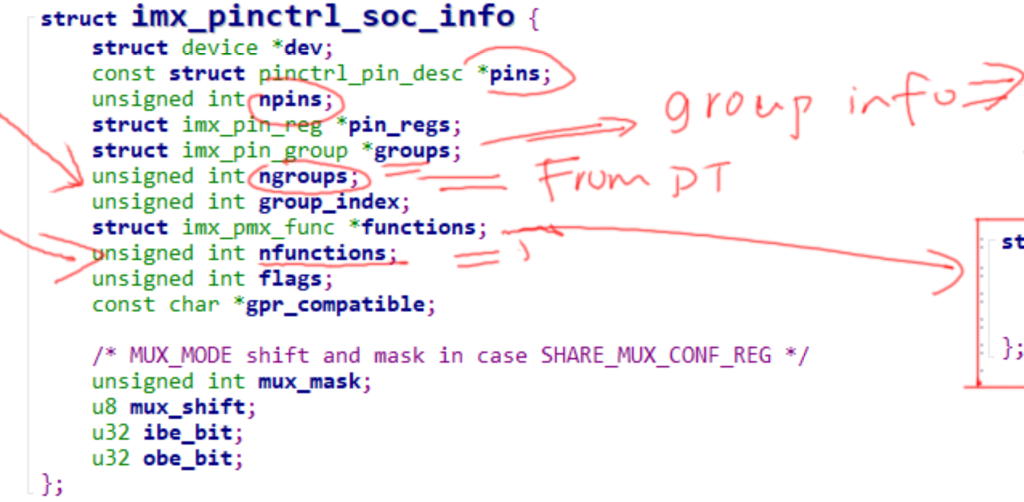

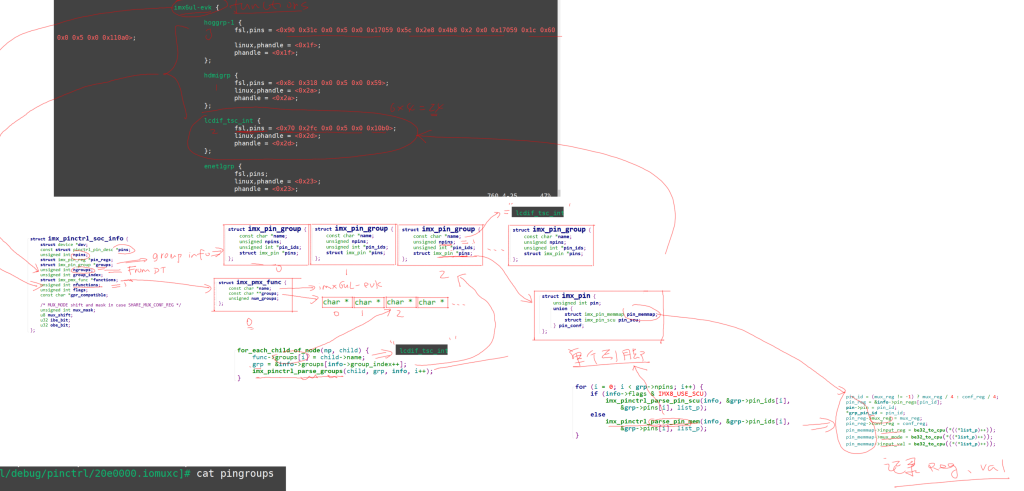

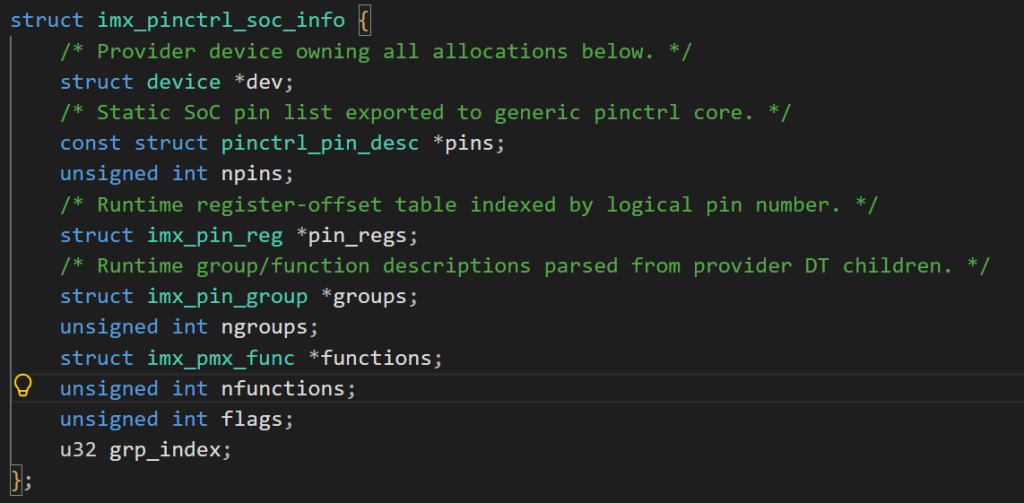

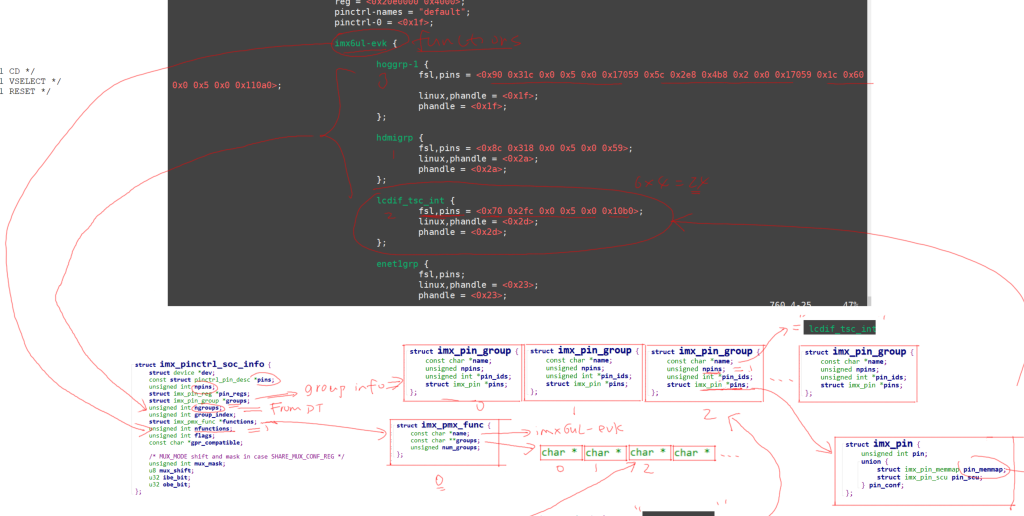

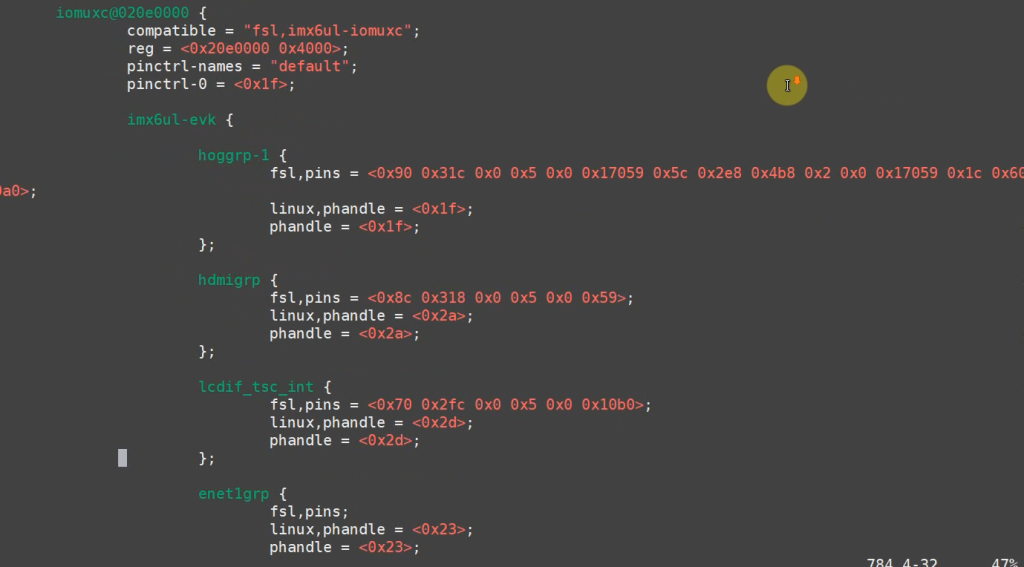

通过分析设备树来实现如下功能:开发板支持多少组,每个组的名字是什么、每个组有多少个引脚(通过分析设备树来实现)

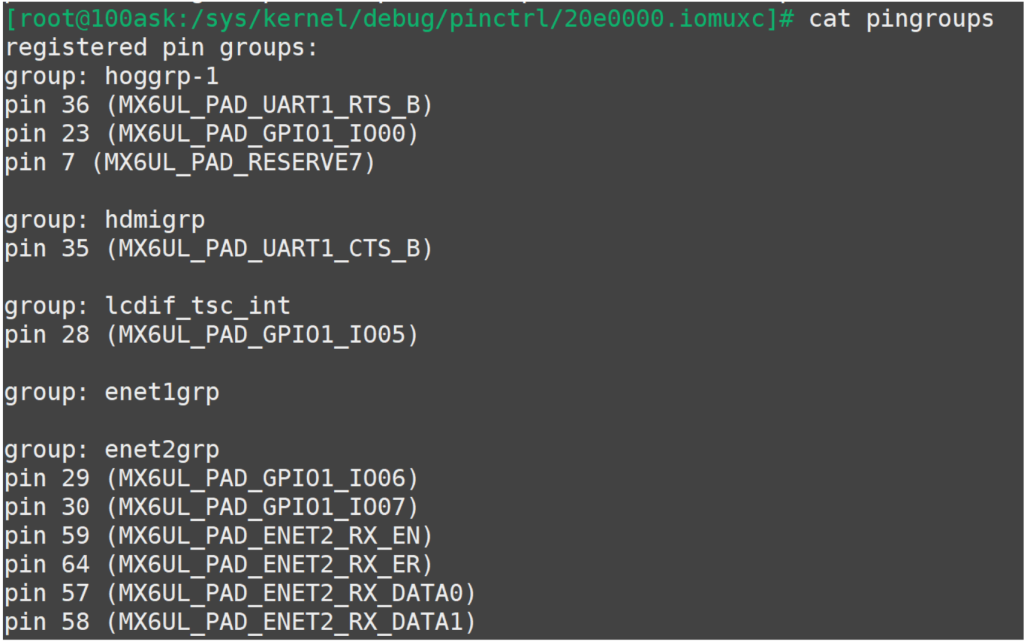

[root@100ask:/sys/kernel/debug/pinctrl/20e0000.iomuxc]# cat pingroups

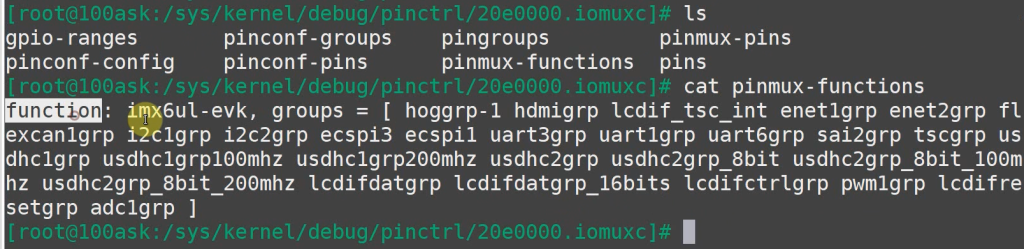

正常来说在pinctrl子系统中每一个功能会对应一个或者多个引脚组,但是对于Imx6ull来说一个功能被定义为了开发板,所有的引脚组都是在这个功能下面的

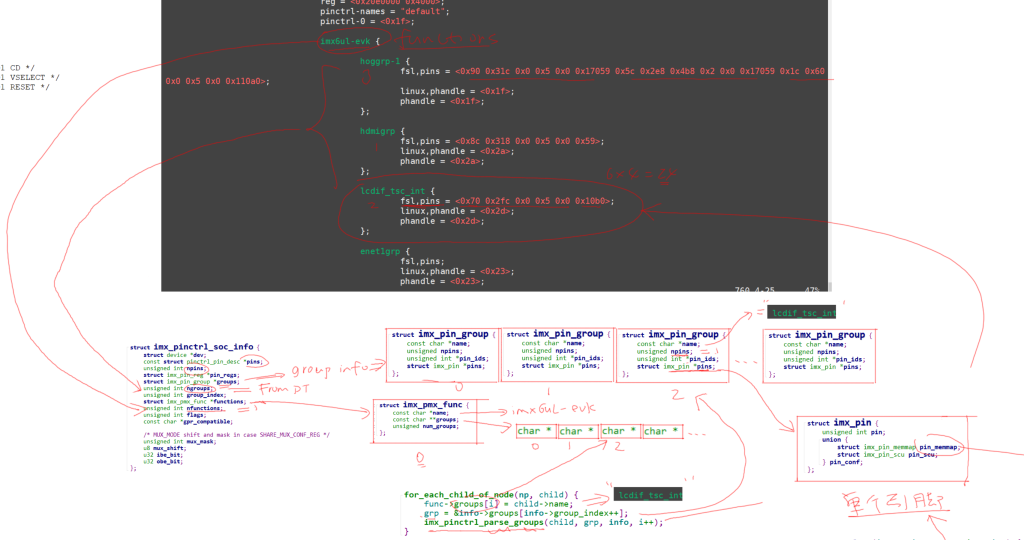

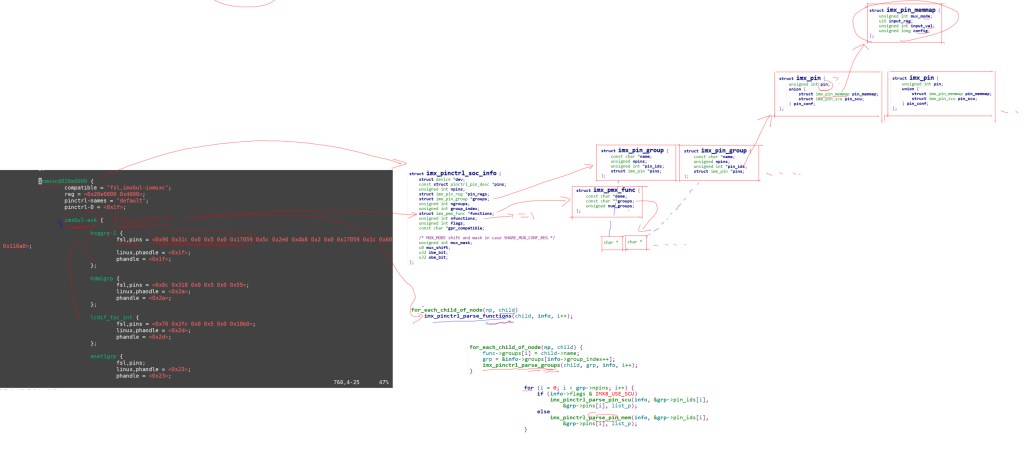

设置完函数之后就要开始来解析设备树
